Радиомост LIGOWAVE LigoDLB 6-15ac
Уличное радиоустройство PtP/PtMP
1x 1Гб RJ45, 802.11ac, 5.9–6.4 ГГц, 2x2 MIMO, 15 дБи, 30 дБм
точка-точка до 4 км, точка-многоточка до 2 км
Серия LigoDLB 6 — расширение проверенной временем линейки LigoDLB из устройств для беспроводной передачи данных — дает возможность обеспечивать превосходную связь в диапазоне радиочастот 6 ГГц. Он увеличивает покрытие всех типов беспроводных сетей, позволяя пользователям находить минимально загруженные каналы, снизить уровень шума и помех, а также добиться повышения дальности радиосвязи и пропускной способности.
LigoDLB 6-15ac c процессором QCA 9563 (750 МГц), радиомодулем QCA 9882 и памятью 64 МБ RAM / 16 МБ Flash выводит эффективность своей работы на новый уровень. Усовершенствованный радиомодуль со встроенной антенной (15 дБи) обеспечивает отличную выходную мощность, увеличивает дальность радиосвязи и производительность при высокоплотной модуляции — 256 QAM. Пропускная способность свыше 500 Мбит/с — результат взаимодействия мощной аппаратной платформы с радиомодулем на базе технологии 802.11ac и проприетарного протокола передачи данных iPoll 3 компании LigoWave.
Особенности:
- Работа в диапазоне 5,9–6,4 ГГц
- Скорость передачи данных более 500 Мбит/с
- Мощный процессор (750 МГц), проприетарный протокол iPoll 3 и радиомодуль AC-стандарта (30 дБм)
- Встроенная направленная панельная антенна (15 дБи) с двойной поляризацией
- Рекомендуемая дальность радиосвязи: 4 км для режима PtP и 2 км — для PtMP
- Защита корпуса: IP65
- Мощная операционная система LigoWave OS
- Конструкция для снижения потерь сигнала
- Встроенная защита от перенапряжения
- Обеспечение превосходной производительности при доступе к сети Интернет, видеонаблюдении и организации связи в сельских поселениях
DLB-линейка разработана с превосходной производительностью обеспечивать
Программное обеспечение

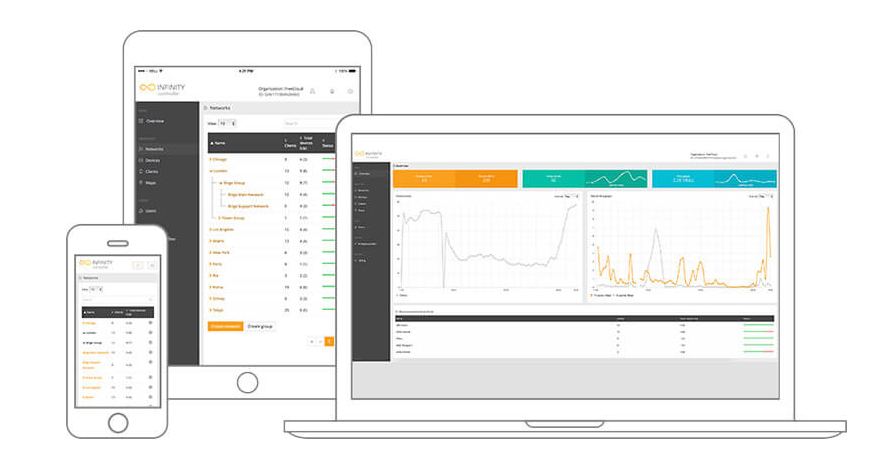

Контроллер Infinity
Это программная платформа для управления беспроводными сетями — в данный момент с применением NFT-линейки. Скоро выйдет версия для LigoDLB- и LigoPTP-устройств. Контроллер дает пользователям возможность монтировать, контролировать и расширять сети Wi-Fi из точек доступа NFT, используя автоматическое подключение устройств к сети, заранее заданные сетевые сценарии и другие функции. Контроллер Infinity для DLB- и PTP-серий позволит упростить способы построения, расширения и поддержки беспроводных сетей.
LigoWave OS
Операционная система LigoWave OS включает все функции, необходимые для построения быстрых, развитых и надежных PtMP-сетей. Это поддержка IPv6 в режимах моста (Bridge) и маршрутизатора (Router), протоколы обнаружения SSDP и Bonjour, гибкая система ограничения скорости трафика, опция 82 DHCP и др. Отзывчивый пользовательский интерфейс построен на базе технологии HTML 5. Модели линейки LigoDLBac обратно совместимы с LigoDLB-устройствами посредством использования проприетарного протокола iPoll 3.
iPoll 3: протокол для повышенной производительности
Проприетарный протокол iPoll компании LigoWave для сценариев PtMP (“Точка-Многоточка”) — инновационное решение по устранению задержек при передаче данных и помех от устройств соседних кластеров в беспроводных PtMP-инсталляциях.
Встроенная защита от перенапряжения
Защита от электростатического разряда (3 кВ линия-земля и 1 кВ линия-линия) позволяет устройству работать в условиях сурового климата и нестабильных электрических установок.

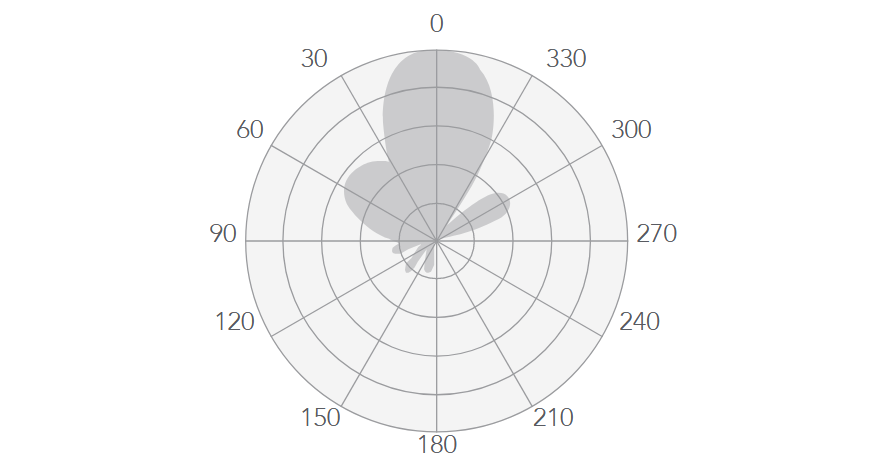

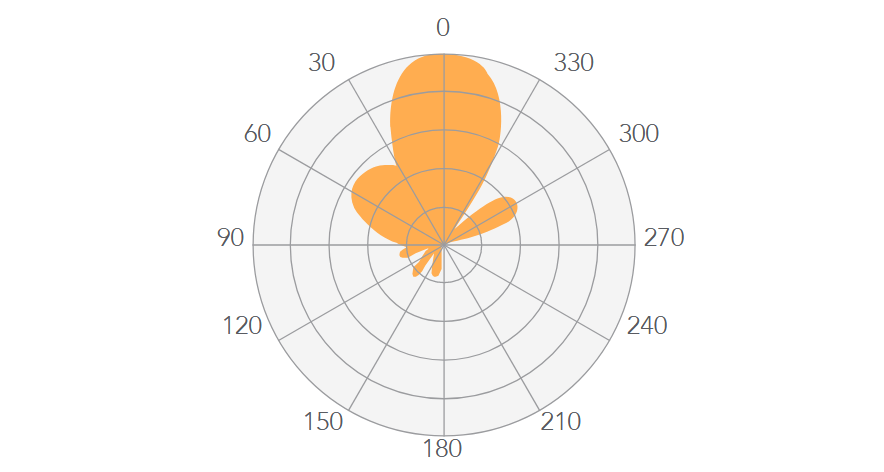

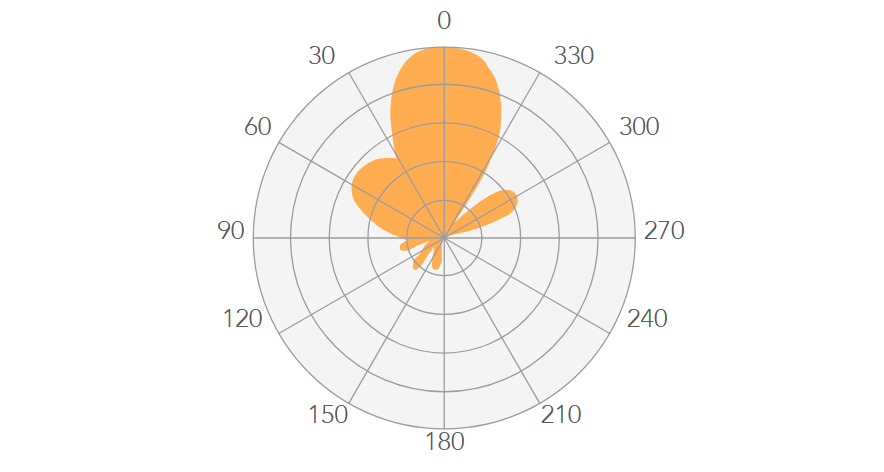

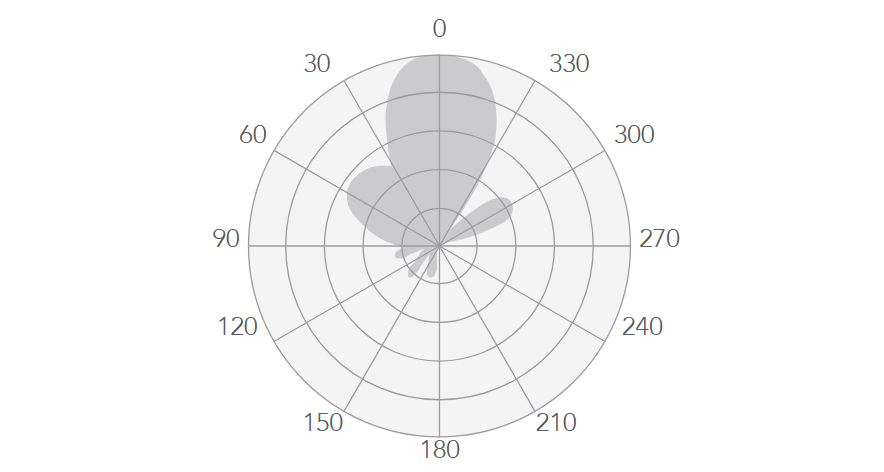

Характеристики антенны
Тип: Встроенная панельная направленная с двойной поляризацией
Вертикальная поляризация
Горизонтальная плоскость
Вертикальная плоскость
Горизонтальная поляризация
Горизонтальная плоскость
Вертикальная плоскость
| Технические характеристики | |
| Максимальная рекомендуемая дальность | В режиме PtMP: 2 км В режиме PtP: 4 км |
| Cтандарт WLAN | IEEE 802.11a/n/ac, iPoll3 |
| MIMO | 2x2 |
| Диапазон частот радиомодуля | 5,9–6,4 ГГц |
| Мощность передатчика | До 20 дБм для РФ (до 30 дБм для других стран) |
| Ширина канала | 5, 10, 20, 40, 80 МГц |
| Схемы модуляции | 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
| Технические характеристики | |
| Максимальная рекомендуемая дальность | В режиме PtMP: 2 км В режиме PtP: 4 км |
| Cтандарт WLAN | IEEE 802.11a/n/ac, iPoll3 |
| MIMO | 2x2 |
| Диапазон частот радиомодуля | 5,9–6,4 ГГц |
| Мощность передатчика | До 20 дБм для РФ (до 30 дБм для других стран) |
| Ширина канала | 5, 10, 20, 40, 80 МГц |
| Схемы модуляции | 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
| Скорости передачи данных | 802.11 ac @ 40 МГц: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с 802.11 ac @ 80 МГц: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с |
| Коррекция ошибок | FEC, LDPC |
| Схема дуплексирования | Time division duplex |
| Тип антенны | Встроенная панельная направленная с двойной поляризацией |
| Коэффициент усиления антенны | 15 дБи |
| Поляризация | Двойная линейная |
| Диапазон частот | 5,85–6,45 ГГц |
| Кросс-поляризационная развязка | 21 дБ |
| КСВН | <1.4 |
| Угол излучения в горизонтальной плоскости при горизонтальной поляризации | 35° |
| Угол излучения в горизонтальной плоскости при вертикальной поляризации | 35° |
| Угол излучения в вертикальной плоскости | 35° |
| Проводной интерфейс | 1x 10/100/1000 Мбит/с Base-T, RJ45 |
| Размеры | 158 х 97 х 38 мм |
| Вес | 185 г |
| Крепление | На мачту |
| Питание | 24 В DC, Passive PoE (100–240 В AC <-> 24 В DC адаптер в комплекте) |
| Максимальное энергопотребление | 10 Вт |
| Температура окружающей среды рабочая | -40.. +65 °С |
| Влажность окружающей среды рабочая | 0... 90% без конденсации |
| Мониторинг системы | SNMP, Syslog, графический веб-интерфейс |
| Конфигурация | Графический веб-интерфейс |
