Точка доступа LIGOWAVE LigoDLB 5-20n
Уличная точка доступа PtP/PtMP
1x 100Мб RJ45, 802.11a/n, 5 ГГц, 2x2 MIMO, 20 дБи, 29 дБм
точка-точка до 15 км, точка-многоточка до 10 км
DLB 5-20n от LigoWave обеспечивает высочайшую в своём классе 5 ГГц CPE-устройств производительность и стабильность. Этот продукт совмещает в себе продвинутый радиомодуль с технологией MIMO 2х2 и встроенную направленную антенну с двойной поляризацией и высоким усилением. Многофункциональная операционная система оптимизирована для высокопроизводительной беспроводной связи и дополнительно совместима с устройствами более старых стандартов 802.11a.
Встроенная поддержка фирменного протокола iPoll 3 обеспечивает надёжную связь даже в густонаселённых районах (до 64-х устройств, подключённых к базовой станции).
Особенности:
- 5.150 — 5.850 ГГц (FCC 5.150 — 5.250 и 5.725 — 5.850 ГГц)
- 80,000 пакетов в секунду
- Пропускная способность 170 Мбит/с
- Высокая выходная мощность радиомодуля— 29 дБм
- Встроенная направленная панельная антенна двойной поляризации с усилением 20 дБи
- Мощная ОС
- Интеллектуальный проприетарный поллинговый протокол iPoll 3
- Соответствует стандарту защиты IP66
- Интуитивно понятный пользовательский интерфейс, основанный на технологии HTML5
- Возможность крепления на стену и мачту
Фирменная технология хранения резервного образа прошивки позволяет безопасно обновлять программное обеспечение устройства, не боясь отключения электроэнергии при этом процессе. В случае неудачного обновления прошивки устройство будет автоматически перезагружено с использованием резервной копии прошивки.
Корпус изготовлен из поликарбонатного пластика с УФ-ингибитором, что гарантирует долгосрочность наружного использования устройства под воздействием прямых солнечных лучей без риска поломки. DLB 5-20n был разработан с целью соответствия стандарту IP-66 и протестирован на вибрацию, температуру, перепады, соль, туман и соответствием стандартам электрического перенапряжения, чтобы гарантировать высокий уровень надёжности устройства. Оснащён заземляющим наконечником и заземлённым PoE 24 В для профессионального монтажа и устойчивости к электрическим разрядам.

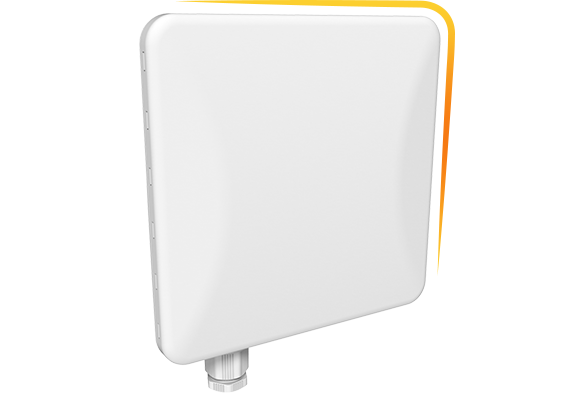

Малый форм-фактор
Всепогодный уменьшенный корпус выполнен согласно стандарту IP-66 и сокращает транспортные расходы за счёт снижения размера упаковки. Отсутствие металлических частей в новой конструкции устройства облегчает его и делает устойчивым к коррозии

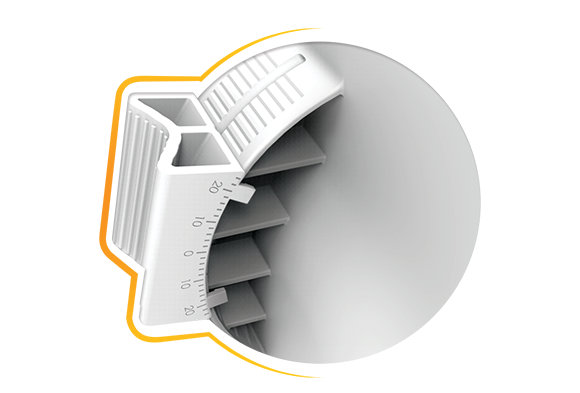

Инновационное крепление
Регулируемый монтажный кронштейн упрощает сборку и установку. Две легко стыкующихся части кронштейна обеспечивают наклон устройства при его монтаже на мачту.
Встроенная защита от скачков напряжения
Защита 3 кВ линия-земля и 1 кВ линия-линия позволяет устройству работать в суровых погодных условиях и электрически нестабильных инсталляциях.
Новая аппаратная платформа
Мощный процессор нового поколения обеспечивает высокую производительность с пропускной способностью до 170 Мбит/с и пакетной производительностью до 80000 пак/с. Поддержка узких каналов (ширина 5 и 10 МГц) обеспечивает стабильную работу в зашумленных условиях.
iPoll 3 – улучшенный производительный протокол
Новая операционная система включает в себя все функции, необходимые для построения сетей точка-многоточка. Отзывчивый пользовательский интерфейс построен на основе технологии HTML 5. Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения пропускной способности и клиент SSTP. Новое поколение устройств — линейка LigoDLB – обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll - для работы просто обновите прошивку на устройствах (до версии 7.0 и выше).
Новая ОС
Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хотспотов и подобных задач обеспечения доступа для потребительской электроники. После обновления прошивки, устройство DLB преобразуется в точку доступа для уличных хоспот-сетей и теряет и теряет функционал для провайдерских каналов точка-точка и сетей точка-многоточка.
LinkCalc
LinkCalc — это свободный для использования калькулятор, который позволяет рассчитывать пропускную способность и планировать беспроводные уличные соединения. Пользователь может настраивать PtP- и PtMP-сети при помощи виртуальной карты, не проводя при этом полевых испытаний и не пользуясь специальными инструментами. Данные, которые предоставляет LinkCalc, можно также использовать для подсчёта количества потенциальных клиентов.
Поддержка сценария хотспот
Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хотспотов и подобных задач обеспечения доступа для потребительской электроники. После обновления прошивки, устройство DLB преобразуется в точку доступа для уличных хоспот-сетей и теряет и теряет функционал для провайдерских каналов точка-точка и сетей точка-многоточка.
| Технические характеристики | |
|---|---|
| Зона покрытия | До 10 км в режиме PTMP До 15 км в режиме PTP До 8 км в режиме PTP (при максимальной скорости) |
| Стандарт Wi-Fi | IEEE 802.11a/n и проприетарный протокол iPoll 3 |
| MIMO | 2x2 |
| Радиочастотный диапазон | Оптимальный: 5,150–5,850 ГГц Максимальный: 4,900–6,100 ГГц |
| Выходная мощность передатчика | До 20 дБм для РФ (до 29 дБм для других стран) |
| Чувствительность приёмника | От -97 до -75 дБм в зависимости от модуляции |
| Технические характеристики | |
|---|---|
| Зона покрытия | До 10 км в режиме PTMP До 15 км в режиме PTP До 8 км в режиме PTP (при максимальной скорости) |
| Стандарт Wi-Fi | IEEE 802.11a/n и проприетарный протокол iPoll 3 |
| MIMO | 2x2 |
| Радиочастотный диапазон | Оптимальный: 5,150–5,850 ГГц Максимальный: 4,900–6,100 ГГц |
| Выходная мощность передатчика | До 20 дБм для РФ (до 29 дБм для других стран) |
| Чувствительность приёмника | От -97 до -75 дБм в зависимости от модуляции |
| Ширина канала | 5, 10, 20, 40 МГц |
| Модуляция | 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) |
| Скорость передачи данных | 802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с 802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с |
| Коррекция ошибок | FEC, Selective ARQ |
| Схема дуплекса | TDD |
| Тип антенны | Встроенная, с двойной поляризацией, панельная, направленная |
| Усиление | 20 дБи |
| Проводной интерфейс | 10/100 Мбит/с Base-T, RJ45 |
| Режимы работы | Точка доступа (автоматический WDS), точка доступа iPoll 3, клиент (WDS, iPoll 3), клиент (APR NAT) |
| Расширенная беспроводная функциональность | ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция, опрос клиентов по интеллектуальному методу |
| Беспроводная безопасность | WPA/WPA2 personal, WPA/WPA2 enterprise, WACL, изоляция пользователей |
| Беспроводной QoS | Приоритизация с 4 очередями на iPoll 3 |
| Сетевые режимы | Мост, маршрутизатор iPv4, маршрутизатор IPv6 |
| Сетевые функции | Маршрутизация с и без NAT, VLAN |
| Протоколы WAN | Статический IP, DHCP-клиент, PPPoE-клиент |
| Сервисы | DHCP-сервер, SNMP-сервер, клиент NTP, RADVD, Ping Watchdog |
| Управление | HTTP(S) веб-интерфейс, SSH, чтение SNMP, Telnet |
| Инструменты | Радиообследование объекта, тест канала, выравнивание антенны |
| Размеры | 216 х 184 х 80 мм |
| Вес | 413 г |
| Крепление | На мачту (входит в комплект поставки) |
| Питание | 12–24 В DC Passive PoE (адаптер входит в комплект поставки) |
| Источник питания | 100–240 В AC |
| Максимальная потребляемая энергия | 4,5 Вт |
| Температура окружающей среды рабочая | -40.. +65 °С |
| Влажность окружающей среды рабочая | 0.. 90% без конденсации |
| Мониторинг системы | SNMP v1/2c/3 сервер, Syslogs, системные оповещения на e-mail и SNMP trap |
| Поляризация | Двойная линейная |
| Кросс-поляризационная развязка | 27 дБи |
| Ширина луча в горизонтальной плоскости при горизонтальной поляризации |
16° |
| Ширина луча в горизонтальной плоскости при вертикальной поляризации |
16° |
| Ширина луча в вертикальной плоскости | 16° |
