Часто нам задают вопрос о корректной процедуре обжимки UISP Cable Pro или UISP Cable Carrier используя коннектор TOUGHCable Connector. В ответ на эти запросы, мы разработали детальное руководство, которое содержит пошаговые инструкции, включая иллюстрации.
Воспользуйтесь коннектором для определения требуемой длины оболочки кабеля, которую следует удалить - приблизительно 22 мм. После того, как вы сделаете отметку, воспользуйтесь кримпером для удаления оболочки.
Предупреждение: будьте внимательны во время этого процесса, чтобы не повредить фольговый слой, защищающий дренажный проводник и витую пару.
Осторожно отведите в сторону дренажный проводник, который представляет собой металлический провод без изоляции.
Удалите прозрачный пластиковый слой, окружающий витую пару, и аккуратно распрямите провода.
Разместите провода в указанной последовательности, стремясь к тому, чтобы они были как можно более прямыми и располагались рядом друг с другом.

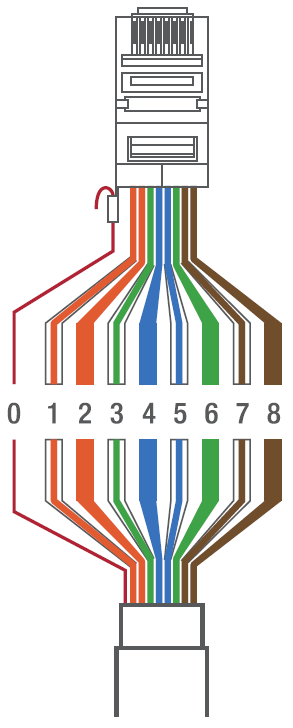

Для упрощения процесса установки проводов ToughCable в правильном порядке, вы можете обратиться к приведенной ниже схеме:
При помощи кримпера уровняйте концы проводов, обрезав их до одинаковой длины.
Верните фольгу обратно к проводам, покрывая примерно половину их длины.
Убедитесь, что все провода полностью проникли в коннектор, касаясь его конца, и что они расположены в правильной последовательности. Фольга должна контактировать с металлом внутри коннектора, а пластиковая оболочка должна быть внутри коннектора.
Вставьте коннектор со всеми проводами внутрь кримпера и аккуратно прижмите.
Убедитесь, что все провода полностью проникли в коннектор, касаясь его конца, и что они расположены в правильной последовательности. Фольга должна контактировать с металлом внутри коннектора, а пластиковая оболочка должна быть внутри коннектора.
Вставьте коннектор со всеми проводами внутрь кримпера и аккуратно прижмите.
Дренажный проводник должен располагаться на внешней стороне коннектора.
Проведите дренажный проводник через предназначенное для этого отверстие на коннекторе ToughCable Connector и выведите его наружу.
Согните и зажмите дренажный проводник так, чтобы он надежно прилегал.
