Патч-корд – ключевой элемент для подключения компьютера, роутера или другого сетевого устройства к локальной сети Ethernet. В зависимости от сети могут быть необходимы разные патч-корды. Этот гид поможет вам узнать о различных типах патч-кордов и сделает процесс покупки менее сложным.
Что такое патч-корд
Слово "патч-корд" образовано от английского словосочетания patching cord, что в переводе означает "соединительный шнур". По сути, под патч-кордом можно понимать любой соединительный шнур или кусок кабеля с разъемами на обоих концах. Но чаще всего под патч-кордом понимают соединительный шнур для локальной сети Ethernet.
Патч-корд с разъемами RJ-45 можно сделать самостоятельно, если у вас есть кусок витой пары, два разъема RJ-45 (8P8C) и инструмент для обжимки и разделки кабеля, называемый "кримпер". Инструкции по созданию патч-корда можно найти в данной статье. Однако если у вас нет опыта в создании патч-кордов, рекомендуется купить готовый в магазине по следующим причинам:
- Стоимость готовых патч-кордов незначительно ниже стоимости комплектующих, так что экономия от самостоятельного создания может быть незначительна. Учитывая стоимость инструмента, экономия может вовсе отсутствовать.
- Компоненты должны быть правильно подобраны: важно учитывать наличие или отсутствие экрана на кабеле, а также тип проводников (многожильные или одножильные), для каждого из которых требуются разные разъемы. Подбор подходящих компонентов может быть сложной задачей: к примеру, для патч-кордов обычно используют кабели с многожильными проводниками, но большинство разъемов в магазинах предназначены для кабелей с одножильными проводниками.
- Плохо обжатые или неправильно подобранные разъемы могут стать причиной снижения качества соединения в локальной сети, вызывая потерю пакетов и снижение скорости передачи данных.
Характеристики патч-кордов
- Тип разъема
- Тип разъема патч-корда должен совпадать с типом разъема на устройстве, к которому вы подключаетесь. У оптического оборудования разъемы на концах патч-корда могут быть разными, в зависимости от коннекторов, используемых на оборудовании.
RJ-45 — распространенное название разъема 8P8C, который используется в проводных локальных сетях Ethernet на основе медного кабеля витой пары. Максимальная скорость передачи данных по таким кабелям достигает 40 Гб/с.
RJ-45SC — это общепринятый тип коннектора для оптического кабеля, широко применяемый во многих видах сетевого оборудования. Он довольно дешевый и прост в использовании, обеспечивая надежное соединение. Однако его устойчивость ниже по сравнению с металлическими коннекторами, поэтому для критически важных магистралей он не рекомендуется.
SCLC — это уменьшенная версия коннектора SC, который также активно используется в оптоволоконных сетях. Его небольшой размер позволяет использовать его в кросс-соединениях с высокой плотностью разъемов. Однако, из-за его малого размера, он может быть сложным для ручной коммутации при высокой плотности разъемов, поэтому рекомендуется использование специализированных инструментов.
LCST — это другой тип коннектора для оптоволоконных сетей, который отличается своей прочностью и высокой надежностью соединения. Закрепление этого разъема осуществляется путем поворота металлического байонетного замка.
STКатегория
В настоящее время категории 1, 2, 4 и 5 практически не используются. Категория 5е, принятая в 2000 году, до сих пор остается самой распространенной. Патч-корд категории 5е изготавливается из четырехпарного кабеля, двух разъемов RJ-45 (8P8C) и может применяться в сетях 10BASE-T Ethernet, 100BASE-TX Fast Ethernet и 1000BASE-T Gigabit Ethernet.
Патч-корд категории 6 используется в сетях 10GBASE-T (10 Гигабит Ethernet — до 10 Гбит/с) и его длина может достигать 55 метров. Его структура такая же, как у кабеля категории 5e.
Категория 6a также применяется в сетях 10GBASE-T, но ее длина может быть до 100 метров. Кабель категории 6a обычно экранирован (F/UTP) или имеет экранирование каждой пары (U/FTP).
Категория 7 используется в сетях 10GBASE-T для обеспечения высокоскоростной передачи данных в условиях сильных помех. Его длина также может быть до 100 метров. Кабель этой категории имеет как общее экранирование, так и экранирование каждой пары (S/FTP).
Категория 8 (8.1) используется в сетях 40GBASE-T, которые обеспечивают скорость передачи данных до 40 Гб/с. Он имеет такую же структуру, как и кабель категории 6a — либо общее экранирование (F/UTP), либо экранирование каждой пары (U/FTP), либо и то, и другое. Его длина может быть до 30 метров.
Все категории от 5е до 8 весьма схожи, и более высокая категория чаще указывает на качество изготовления кабеля, чем на его физические различия. Замена патч-корда категории 5e на патч-корд категории 6 в сети 100BASE-TX не позволит увеличить скорость передачи данных до 1 Гбит/с без замены сетевого оборудования (роутеры, коммутаторы, сетевые карты). Даже более того, если старый патч-корд категории 5e был высокого качества, его замена на Cat6 не улучшит качество связи или скорость передачи данных.
Аналогично, в сетях 10GBASE-T вполне допустимо использовать высококачественные короткие патч-корды категории 5e от известного производителя — это не окажет негативного влияния на качество и скорость связи.
Тип витой парыТип витой пары относится к наличию или отсутствию экранирования в общем кабеле и каждой из четырех пар.

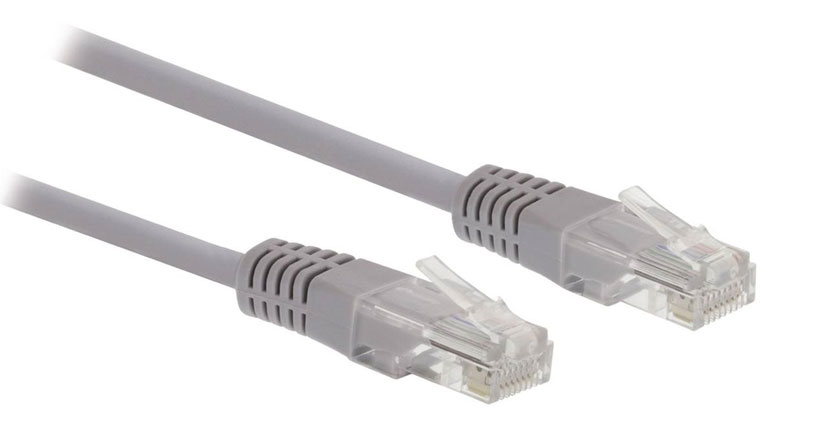

УТП (Unshielded Twisted Pair или "неэкранированная витая пара") является самым распространенным типом кабеля. Он не обладает экранированием, но имеет балансную защиту от помех, что в большинстве случаев эффективно.

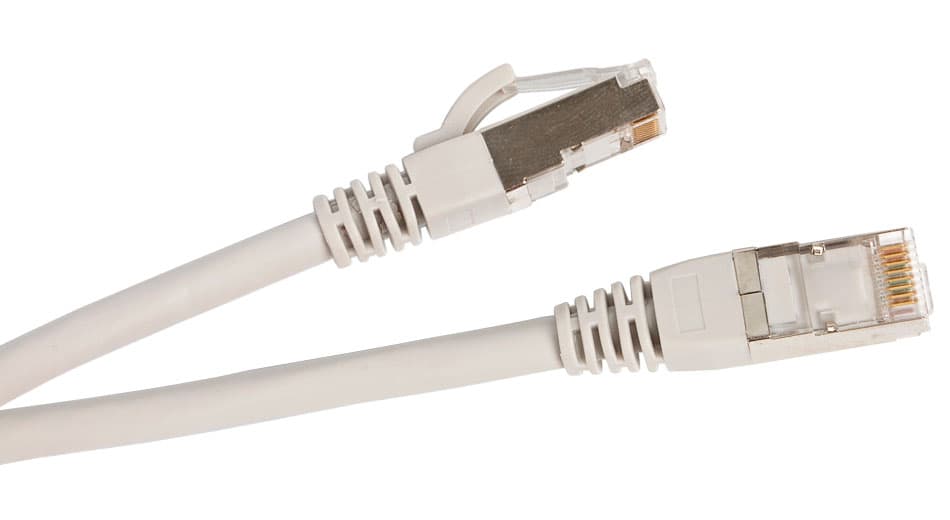

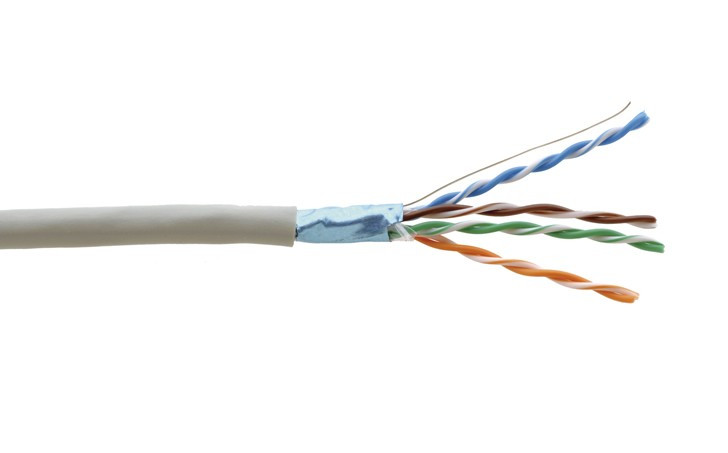

FTP кабели (Foiled Twisted Pair или "фольгированная витая пара") оснащены общим экраном из фольги, что обеспечивает защиту от сильных электромагнитных помех.
SFTP кабели (Screened Foiled Twisted Pair или "экранированная фольгированная витая пара") имеют дополнительный сетчатый проволочный экран поверх фольгового, усиливая
экранирование и защищая внутренний экран от повреждений.
S/FTP кабели (SSTP) обеспечивают еще более высокий уровень защиты, так как они имеют фольгированный экран вокруг каждой пары и общую сетчатую оплетку.
Важно знать, что простая замена UTP на FTP или SFTP кабели без заземления обоих концов и используемого сетевого оборудования не даст видимого эффекта. Также, если большая часть сети использует UTP кабели, замена короткого кабеля на экранированный также не даст особого эффекта.
В жилых и офисных помещениях обычный уровень электромагнитных помех не достаточно высок, чтобы приводить к проблемам при использовании UTP кабелей, даже если в остальной части сети используются экранированные кабели. Поэтому экранированный кабель стоит приобретать только в случае применения в условиях сильных помех.
Что касается материала оболочки, то большинство LAN кабелей покрыто ПВХ, но для патч-кордов более прочным и гибким является нейлон. Дополнительная тканевая оплетка улучшает прочность оболочки и придает ей эстетический вид, что актуально, если кабель уложен открытым способом.
Форма кабеля также важна. Наиболее часто используется круглый кабель, где провода скручены в пары, что снижает влияние помех. Плоский кабель, где провода также скручены в пары, но пары расположены на одной плоскости, позволяет сделать более плотную укладку или скрытую установку под полом или коврами. Однако стоит учесть, что плоские кабели более подвержены помехам по сравнению с круглыми. Поэтому, если нет специфических требований к установке, предпочтительнее выбирать круглые кабели.
Длина
Соответствующие цветовые коды патч-кордов могут помочь в организации и облегчении управления сетью. Различные цвета патч-кордов могут обозначать разные типы устройств, каналов или служб, что обеспечивает легкость идентификации.
Варианты выбора патч-кордов
При выборе патч-корда не стоит забывать о качестве его изготовления. Хорошо сконструированный патч-корд с высококачественными материалами будет более надежным и долговечным, а его использование обеспечит стабильную работу сети.
Не забывайте о защите замка патч-корда. Это маленький элемент, но он играет важную роль в продлении срока службы патч-корда, особенно если он часто переключается между разными портами.
В зависимости от вашего бюджета и требований к качеству, вы можете выбрать патч-корды различных производителей. Однако важно помнить, что качество материалов и изготовления важнее, чем бренд.
В заключение, выбор патч-корда зависит от множества факторов, включая его длину, тип, категорию, материал оболочки и спецификации сети. С учетом всех этих факторов, вы сможете найти наиболее подходящий патч-корд для ваших потребностей.
