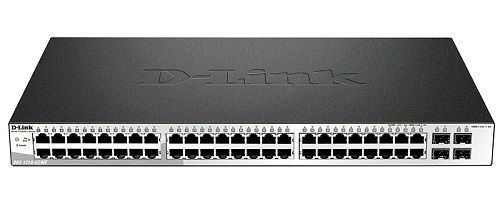

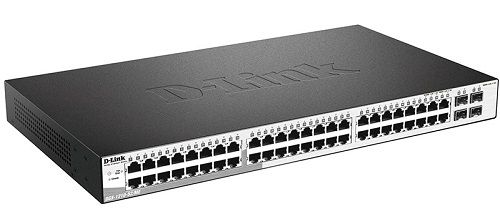

Коммутатор D-LINK DGS-1210-52/ME/A1A
Арт. DGS-1210-52/ME/A1A
Питание
100-240 В переменного тока, 50-60 Гц
Сетевой интерфейс
(48) GbE, (4) SFP
Размеры, мм
440 x 430 x 44
Минимальная рабочая температура, °C
-30
Максимальная рабочая температура, °C
50
Нашли дешевле?
Хочу в подарок
Управляемый L2 коммутатор с 48 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP (порты 1–8 PoE 802.3af/at, порты 9–48 PoE 802.3af, PoE-бюджет 370 Вт)
Коммутатор DGS-1210-52MP/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 48 портами Gigabit Ethernet для подключения по витой паре, а также 4 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества 6 кВ обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз. Устройства поддерживают Auto Voice VLAN, обеспечивая максимальный приоритет для «голосового» трафика.
Высокая производительность
Коммутатор DGS-1210-52MP/ME оснащен портами 10/100/1000Base-T Ethernet, обеспечивающими оптимальную производительность сети. Данный коммутатор оборудован SFP-портами и портами с поддержкой РоЕ, которые позволяют разместить сетевые устройства, например, IP-камеры РоЕ, в местах, где электрические розетки недоступны. Для этого просто подключите к устройствам PoE Ethernet-кабель, по которому будет осуществляться передача не только данных, но и питания.
Отказоустойчивость/высокая производительность
Коммутатор DGS-1210-52MP/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности коммутатора. Коммутатор также поддерживает агрегирование каналов 802.3ad, которое обеспечивает объединение в группы несколько портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. DGS-1210-52MP/ME поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов строгой обработки приоритетов и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.
Auto Voice VLAN
Коммутаторы серии DGS-1210/ME поддерживают Auto Voice VLAN. Данный функционал позволяет автоматически распознавать в общей сети VoIP-оборудование и выделять его в отдельные VLAN, внутри каждой из которых для голосового трафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Voice VLAN обеспечивает стабильную работу VoIP-приложений и качественную передачу аудио-трафика вне зависимости от общей загруженности сети.
Безопасность и аутентификация
Коммутатор DGS-1210-52MP/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для строгого управления доступом в сети. Функция IP-MAC-Port Binding в коммутаторах D-Link позволяет контролировать доступ компьютеров в сеть на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.
Функции управления
Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт этих коммутаторов поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.
Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 64 Кбит/с для входящего трафика. Коммутатор DGS-1210-52MP/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.
Многоадресная рассылка
Коммутатор DGS-1210-52MP/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутатор DGS-1210-52MP/ME предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельной VLAN. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.
Характеристики
| Аппаратное обеспечение | |
| Интерфейсы |
• 48 портов 10/100/1000Base-T с поддержкой РоЕ
• 4 порта 1000Base-X SFP
• Автоматическое определение MDI/MDIX на всех портах
|
| Индикаторы |
• Power (на устройство)
• Console (на устройство)
• Link/Active/Speed (на порт)
• Fan Error
|
| Сетевые кабели | • UTP категории 5, 5e (макс. 100 м) |
| Размер | • Для установки в стандартную 19-дюймовую стойку, высота 1U |
| Консольный порт | • RJ-45 |
| Производительность | |
| Коммутационная матрица | • 104 Гбит/с |
| Метод коммутации | • Store and Forward |
| Таблица MAC-адресов | • 16K записей |
| Обновление таблицы MAC-адресов | • До 256 статических записей MAC-адресов |
| Скорость перенаправления 64-байтных пакетов | • 77,4 Mpps |
| Объем оперативной памяти | • 128 Мб DDR3 |
| Буфер пакетов | • 3 Мб |
| Полу-/полный дуплекс |
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости Gigabit
|
| Flash-память | • 32 Мб |
| Jumbo-фрейм | • 9K |
| PoE | |
| Стандарт PoE |
• 802.3af • 802.3at |
| Мощность PoE | |
| до 30Вт | • порты 1-8 |
| до 15,4Вт | • порты 9-48 |
| Бюджет PoE | • 370Вт |
| Программное обеспечение | |
| Стандарты и функции |
• Порты 1-8 поддерживают стандарт 802.3at
• Порты 9-48 поддерживают стандарт 802.3af
• IEEE 802.3 10Base-T Ethernet (медная витая пара)
• IEEE 802.3u 100Base-TX Fast Ethernet (медная витая пара)
• IEEE 802.3ab 1000Base-T Gigabit Ethernet (медная витая пара)
• IEEE 802.3az
• Автосогласование
• Управление потоком IEEE 802.3x
• IEEE802.3, IEEE802.3u, IEEE802.3ab
• IEEE802.3az
• IEEE802.3z
|
| Функции уровня 2 |
• Таблица MAC-адресов: 16K записей
• Spanning Tree Protocol
• 802.1D STP
• 802.1w RSTP
• 802.1s MSTP
• Фильтрация BPDU
• Root restriction
• Loopback detection
• Зеркалирование
• Поддержка 1 группы зеркалирования
• Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика
• L2 Protocol Tunneling (L2PT)
• Link aggregation
• Совместимость с 802.3ad
• Макс. 8 групп, 8 групп на устройство
• ERPS3
• RSPAN
• sFlow
• Хранение двух образов программного обеспечения (dualimage)
|
| Многоадресная рассылка уровня 2 |
• IGMP Snooping
- IGMP v1/v2 snooping, v3 awareness
- Фильтрация/аутентификация IGMP
- Поддержка 1024 групп
- IGMP snooping fast leave на основе VLAN/узла
- Report suppression
- IGMP Querier
• MLD snooping
- MLD v1, MLD v2 awareness
- Поддержка 512 групп
• IGMP Proxy |
| VLAN |
• 802.1Q tagged VLAN
• Группы VLAN:
• Макс. 4094 групп
• VLAN на основе порта
• GVRP
• Asymmetric VLAN
• Макс. 256 динамических VLAN
• 802.1v protocol VLAN
• VLAN trunking
• VLAN на основе MAC-адреса
• Double VLAN (Q-in-Q)
- Q-in-Q на основе порта
- Q-in-Q Selective
• VLAN Translation
• ISM VLAN
• Voice VLAN
|
| Функции уровня 3 |
• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Количество IP интерфейсов: 4
• Маршрут по умолчанию
• Статическая маршрутизация:
- Поддержка 60 статических маршрутов IPv4
- Поддержка 30 статических маршрутов IPv6
|
| Качество обслуживания (QoS) |
• CoS на основе:
• Порта коммутатора
• Очередей приоритетов 802.1p
• VLAN ID
• MAC-адреса
• IPv4/IPv6-адреса
• DSCP
• TOS
• Типа протокола
• TCP/UDP-порта
• Класса IPv6-трафика
• Управление полосой пропускания:
• На основе порта (входящее, с шагом 64 Кбит/с)
• На основе потока (входящее, с шагом до 64 Кбит/с)
• Для выходной очереди (с шагом до 64 Кбит/с)
• Механизмы обработки очередей:
• Strict Priority
• Weighted Round Robin (WRR)
• 8 очередей на порт
|
| Списки управления доступом (ACL) |
• ACL на основе:
- Порта коммутатора
- Очередей приоритетов 802.1p
- VLAN ID
- MAC-адреса
- Ether type
- TOS
- IPv4/v6-адреса
- DSCP
- Типа протокола
- Номера TCP/UDP-порта
- ICMP
- Класса IPv6-трафика
- На основе содержимого пакета
• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL по расписанию
• Статистика ACL
• Фильтрация интерфейса CPU
|
| AAA |
• 802.1X
• Управление доступом на основе узла
• Управление доступом на основе порта
• Guest VLAN
• Ведение учетных записей RADIUS
• Ведение учетных записей TACACS+
• 4 уровня учетной записи пользователя
|
| Безопасность |
• SSH v2
• SSL v1/2/3
• Port Security (поддержка до 64 MAC-адресов на порт)
• Обнаружение проблем, связанных с совпадением сетевых адресов
• Привязка IP-MAC-Port Binding (IMPB) (IPv4/IPv6)
- ND Snooping
- Проверка пакетов IP (Ipv4/IPv6)
- DHCP Snooping (IPv4/IPv6)
• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening (IPv4/IPv6)
• RA Screening (IPv6)
• Фильтрация DHCP-клиентов
• Предотвращение ARP Spoofing
• Защита от атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
|
| OAM |
• 802.3ah Ethernet Link OAM (EFM)
• Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)
• 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)
• Диагностика кабеля
• Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring)
• 802.1ag CFM3
|
| Управление |
• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (IPv4/v6)
• Регистрация команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Trusted host
• DHCP relay (IPv4/IPv6)
• DHCP relay agent/local relay
• DHCP relay option 12, 37, 38
• DHCP relay option 82
• Добавление тега PPPoE Circuit-ID
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• LLDP
• Команды отладки
• Восстановление пароля
• Шифрование пароля
• До 14 одновременных сессий telnet/ssh/console
• FTP-клиент (поддержка IPv4/IPv6)
|
| MIB |
• RFC1213 MIB II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC1757, 2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC2674,4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS authentication client MIB
• RFC 2620 RADIUS accounting client MIB
• RFC 2925 ping & traceroute MIB
• Private MIB
• D-Link Zone Defense MIB
|
| IETF |
• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC793 TCP
• RFC826 ARP
• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284,2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC2571, RFC2572, RFC2573, RFC2574 SNMP
|
| IPv6 |
• RFC1981 Path MTU Discovery
• RFC2460 IPv6
• RFC2461, 4861 Neighbor Discovery
• RFC2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC2464 IPv6 Neighbor over Ethernet and definition
• RFC3513, 4291 IPv6 addressing architecture
• RFC2893, 4213 IPv4/IPv6 dual stack
|
| Физические параметры | |
| Размеры | • 440 мм x 430 мм x 44 мм |
| Условия эксплуатации | |
| Питание на входе | • 100-240 В переменного тока, 50-60 Гц |
| MTBF (часы) | • 257 252 |
| Уровень шума | • 50,1 дБ |
| Тепловыделение | • 1648,23 БТЕ/час |
| Макс. потребляемая мощность |
• 483,1 Вт (PoE включено)
• 48,9 Вт (PoE выключено)
|
| Потребляемая мощность в режиме ожидания | • 29,6 Вт/100 В, 28,2 Вт/240 В |
| Система вентиляции | • 3 вентилятора Smart |
| Защита от статического электричества | Все порты Ethernet поддерживают стандарт IEC61000-4-5 встроенной защиты от статического электричества 6 кВ |
| Температура |
• Рабочая: от -30 до 50 °C
• Хранения: от -40 до 70 °C
|
| Влажность |
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
| Категория климатического исполнения | • 4 |
| Климатическое исполнение | • УХЛ |
| Комплект поставки | |
|
• Коммутатор DGS-1210-52MP/ME
• Кронштейны для монтажа в стойку
• Кабель питания
• Консольный кабель
• Зажим для кабеля питания
• Краткое руководство по установке
|
| Прочее | |
| EMI |
• FCC class A
• CE class A
• VCCI
• C-Tick
• BSMI
• CCC
|
| Безопасность |
• CCC
• CE LVD
• UL/cUL
|
3Только для ревизии B1 (для моделей DGS-1210-10/ME, DGS-1210-10P/ME, DGS-1210-20/ME, DGS-1210-28/ME, DGS-1210-28P/ME, DGS-1210-52/ME, DGS-1210-52P/ME, DGS-1210-52MP/ME)
