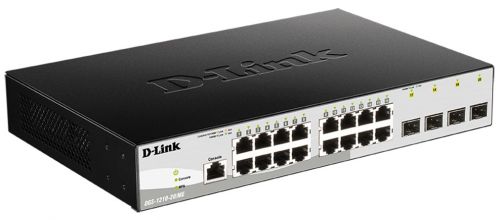

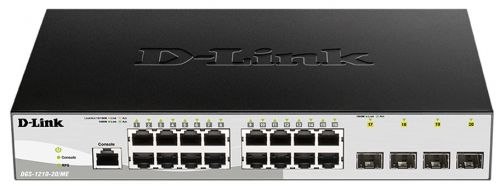

Коммутатор D-LINK DGS-1210-20/ME/B1A
Арт. DGS-1210-20/ME/B1A
Питание
100-240 В переменного тока, 50/60 Гц
Сетевой интерфейс
(16) GbE , (4 ) SFP
Размеры, мм
280 x 180 x 44
Вес, г
1270
Минимальная рабочая температура, °C
-30
Максимальная рабочая температура, °C
50
Нашли дешевле?
Хочу в подарок
Управляемый L2 коммутатор с 16 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP
Коммутатор DGS-1210-20/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 16 портами 10/100/1000Base-T для подключения по витой паре, а также 4 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества 6 кВ обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз. DGS-1210-20/ME поддерживает Auto Voice VLAN, обеспечивая максимальный приоритет для «голосового» трафика.
Отказоустойчивость/высокая производительность
Коммутатор DGS-1210-20/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправностей в сети. DGS-1210-20/ME также поддерживает агрегирование каналов 802.3ad, которое обеспечивает объединение в группы нескольких портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данный коммутатор поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов их обработки Strict и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC-адреса, IPv4/IPv6-адреса, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.
Auto Voice VLAN
Коммутатор DGS-1210-20/ME поддерживает Auto Voice VLAN. Данный функционал позволяет автоматически распознавать в общей сети VoIP-оборудование и выделять его в отдельные VLAN, внутри каждой из которых для голосового трафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Voice VLAN обеспечивает стабильную работу VoIP-приложений и качественную передачу аудио-трафика вне зависимости от общей загруженности сети.
Безопасность и аутентификация
DGS-1210-20/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для управления доступом к сети. Функция IP-MAC-Port Binding позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.
Функции управления
Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт коммутатора поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.
Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с минимальным шагом 64 Кбит/с для входящего трафика. DGS-1210-20/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.
Многоадресная рассылка
DGS-1210-20/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутатор DGS-1210-20/ME предоставляют возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. Функция IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик передается в отдельной VLAN с целью эффективного расходования полосы пропускания. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.
Характеристики
|
|
DGS-1210-20/ME
|
|
|
Аппаратная версия
|
A1
|
B1
|
|
Аппаратное обеспечение
|
||
|
Интерфейсы
|
• 16 портов 10/100/1000Base-T
• 4 порта 1000Base-X SFP
• Консольный порт с разъемом RJ-45
|
|
|
Индикаторы
|
• Power
• Console
• Link/Activity/Speed (на порт)
|
• Power
• Console
• Link/Activity/Speed (на порт)
• RPS
|
|
Сетевые кабели
|
• UTP категории 5, 5e (макс. 100 м)
|
|
|
Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
• Разъем для подключения питания (переменный ток)
• Разъем для подключения RPS1
|
|
Функционал
|
||
|
Стандарты и функции
|
• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое согласование скорости
• Управление потоком IEEE 802.3x
• IEEE 802.3z 1000Base-X
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
|
Дуплексный режим
|
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с
|
|
|
Производительность
|
||
|
Коммутационная матрица
|
• 40 Гбит/с
|
|
|
Метод коммутации
|
• Store-and-forward
|
|
|
Размер таблицы MAC-адресов
|
• 16K записей
|
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 29,80 Mpps
|
|
|
Объем оперативной памяти
|
• 128 МБ DDR3
|
• 256 МБ DDR3
|
|
Буфер пакетов
|
• 1,5 МБ
|
|
|
Флэш-память
|
• 32 МБ
|
|
|
Jumbo-фрейм
|
• 9 216 байт
|
|
|
Программное обеспечение
|
||
|
Функции уровня 2
|
• Таблица MAC-адресов: 16К записей
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- Фильтрация BPDU
- Root Restriction
• Поддержка Ethernet Ring Protection Switching (ERPS, ITU G.8032)2
• Loopback Detection
• Зеркалирование портов
- Поддержка 1 группы зеркалирования
- Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика
• L2 Protocol Tunneling (L2PT)
• RSPAN
• Link aggregation
- 802.3ad
- Макс. 8 групп на устройство/8 портов на группу
|
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2 Snooping, v3 awareness
- Фильтрация/аутентификация IGMP
- Поддержка 1024 групп
- IGMP Snooping Fast Leave на основе VLAN/узла
- Report Suppression
- IGMP Querier
• MLD Snooping
- MLD v1, MLD v2 awareness
- Поддержка 512 групп
• IGMP Proxy
|
|
|
VLAN
|
• 802.1Q Tagged VLAN
• Группы VLAN
- Макс. 4094 VLAN
• VLAN на основе портов
• GVRP
• Asymmetric VLAN
• Макс. 256 динамических VLAN
• 802.1v Protocol VLAN
• VLAN Trunking
• VLAN на основе MAC-адресов
• Q-in-Q на основе портов
• Q-in-Q Selective
• ISM VLAN
• Private VLAN
• Voice VLAN
|
|
|
Функции уровня 3
|
• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Количество IP интерфейсов: 4
• Маршрут по умолчанию
• Статическая маршрутизация
- Поддержка 60 статических маршрутов IPv4
- Поддержка 30 статических маршрутов IPv6
|
|
|
Качество обслуживания (QoS)
|
• CoS на основе:
- Порта коммутатора
- Очередей приоритетов 802.1p
- VLAN ID
- MAC-адреса
- IPv4/IPv6-адреса
- DSCP
- TOS
- Типа протокола
- TCP/UDP-порта
- Класса IPv6-трафика
• Управление полосой пропускания
- На основе порта (входящее, с минимальным шагом до 64 Кбит/с)
- На основе потока (входящее, с минимальным шагом до 64 Кбит/с)
- Для выходной очереди (с минимальным шагом до 64 Кбит/с)
• Обработка очередей
- Strict Priority
- Weighted Round Robin (WRR)
• 8 очередей на порт
|
|
|
Списки управления доступом (ACL)
|
• ACL на основе
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- MAC-адреса
- Ether Type
- TOS
- IPv4/v6-адреса
- DSCP
- Типа протокола
- Номера порта TCP/UDP для IPv4/IPv6
- ICMP
- Класса трафика IPv6
- На основе содержимого пакета
• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL на основе времени
• Статистика ACL
• Фильтрация интерфейса CPU
|
|
|
AAA
|
• 802.1X
- Управление доступом на основе узлов
- Управление доступом на основе портов
• Guest VLAN
• MAC-аутентификация на основе узлов
• RADIUS/TACACS+ accounting
• 4 уровня учетной записи пользователя
• Управление доступом на основе MAC-адресов
- Макс. 512 записей при использовании локальной базы данных
• Аутентификация для доступа к управлению: RADIUS, TACACS+, локальная база данных
|
|
|
Безопасность
|
• SSH v2
• SSL v1/2/3
• Port Security (до 64 MAC-адресов на порт)
• IP-MAC-Port Binding (IMPB)
- ND Snooping
- Проверка ARP-пакетов
- Проверка IP-пакетов
- DHCP Snooping IPv4/IPv6
• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• Фильтрация DHCP-клиентов
• Предотвращение атак ARP Spoofing
• Защита от атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
|
|
|
OAM
|
• 802.3ah Ethernet Link OAM (EFM)
- Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)
- 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)
• Диагностика кабеля
• Dying Gasp2
• Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring)
• 802.1ag CFM2
|
|
|
Управление
|
• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (поддержка IPv4/IPv6)
• Регистрация команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Trusted Host
• DHCP relay (IPv4/IPv6)
- DHCP relay agent/local relay
- DHCP relay option 12, 37, 38, 82
• PPPoE Circuit-ID insertion
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• Команды отладки
• Восстановление пароля
• Шифрование пароля
• sFlow
• Хранение двух образов программного обеспечения (dualimage)
• Поддержка Real Time Clock (RTC)2
• До 14 одновременных сессий telnet/ssh/console
• FTP-клиент (поддержка IPv4/IPv6)
|
|
|
MIB
|
• RFC1212 Concise MIB Definitions
• RFC1213 MIB II
• RFC1215 MIB Traps Convention
• RFC1065, 1151, 2578 MIB Structure
• RFC1493 Bridge MIB
• RFC1157, 2573, 2575, 2576 SNMP MIB
• RFC3418 SNMPv2 MIB
• RFC2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1643, 1650, 2665 Ether-like MIB
• RFC2674 802.1p MIB
• RFC2233 Interface Group MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC2620 RADIUS Accounting Client MIB
• RFC3289 D-Link ZoneDefense MIB
• RFC4022 MIB for TCP
• RFC4113 MIB for UDP
• PoE MIB
• DDP MIB
|
|
|
IETF
|
• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC793 TCP
• RFC826 ARP
• RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)
|
|
|
IPv6
|
• RFC1981 Path MTU Discovery
• RFC2460 IPv6
• RFC2461, 4861 Neighbor Discovery
• RFC2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC2893, 4213 Dual Stack IPv4/IPv6
|
|
|
Физические параметры
|
||
|
Размеры (Д x Ш x В)
|
• 280 x 180 x 44 мм
|
|
|
Вес
|
• 1,27 кг
|
• 1,38 кг
|
|
Условия эксплуатации
|
||
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
|
Макс. потребляемая мощность
|
• 16,09 Вт
|
• 13,97 Вт
|
|
Потребляемая мощность в режиме ожидания
|
• 100 В: 8,56 Вт
• 240 В: 8,8 Вт
|
• 100 В: 6,76 Вт
• 240 В: 6,95 Вт
|
|
Тепловыделение
|
• 54,91 БТЕ/час
|
• 47,67 БТЕ/час
|
|
MTBF (часы)
|
• 392 728
|
• 349 836
|
|
Уровень шума
|
• 0 дБ
|
|
|
Защита от статического электричества
|
• Поддержка защиты от статического электричества на всех Ethernet-портах (стандарт IEC61000-4-5)
|
|
|
Система вентиляции
|
• Пассивная
|
|
|
Температура
|
• Рабочая: от -30 до 50 °C
• Хранения: от -40 до 70 °C
|
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
|
Комплект поставки
|
||
|
• Коммутатор DGS-1210-20/ME
• Кабель питания
• Фиксатор для кабеля питания
• Консольный кабель с разъемом RJ-45
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
|
||
|
Прочее
|
||
|
EMI
|
• FCC Class A
• CE Class A
• VCCI
• BSMI
• CCC
|
|
|
Безопасность
|
• CE
• LVD
• UL
• CB
|
|
1Не входит в комплект поставки.
2Только для DGS-1210-20/ME/B.
